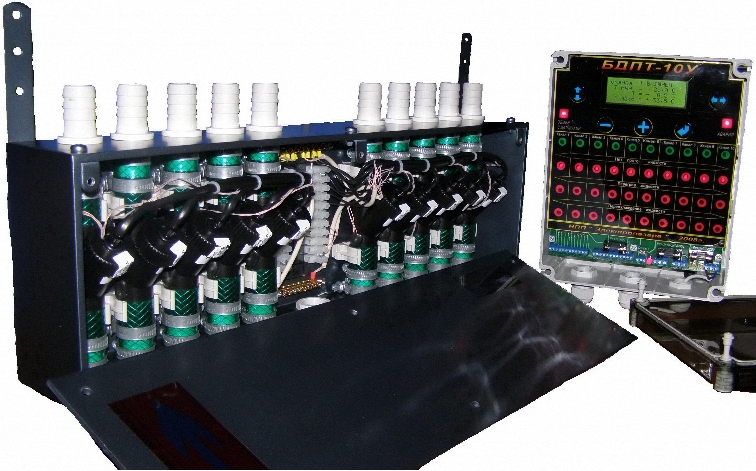

БДПТ-10У   :
Блок бесконтактных датчиков протока и температуры 10-канальный универсальный



Блок состоит из 2-х модулей :
- Модуль бесконтактных датчиков.
- Модуль контроля.

Блок позволяет контролировать проток любой жидкости (вода, масло, кислота, щелочь и др.) одновременно по 10 каналам, одновременно в каждом канале производиться контроль температуры.
     Измерение параметров протока и температуры жидкости производиться бесконтактным методом новейшими цифровыми датчикам.
     Датчики не имеют прямого контакта с измеряемой жидкостью. Жидкость  проходит по полипропиленовому каналу, не соприкасаясь ни с одной  металлической частью
и ни с одним датчиком непосредственно.
     Модуль контроля имеет герметичную конструкцию, что позволяет размещать его в помещениях с высокой влажностью и температурой воздуха от  - 15 ºС  до   + 55 ºС.

     Предельные измеряемые параметры жидкости :

Параметр :	Минимальное значение	Максимальное значение
ТЕМПЕРАТУРА	- 55 ºС	+ 125 ºС
ТОЧНОСТЬ ТЕМПЕРАТУРЫ	+ - 0.5 ºС	+ - 0.5 ºС
ДАВЛЕНИЕ	0.3 атм.	6 атм.



     Микроконтроллерный блок имеет ЖК-индикатор на котором отображаются текущие и запрограммированные значения датчиков каждого канала.
     Микроконтроллерный блок имеет светодиод указания работы каждого канала и 3 светодиода указания аварии (выход измеряемого параметра датчика за пределы установленного) :
     - НЕТ ПРОТОКА
     - ПЕРЕГРЕВ
     - ПЕРЕОХЛАЖДЕНИЕ
     Так же существуют светодиоды контроля работоспособности модулей:
     - АВАРИЯ                               -  указывает на выход одного из измеряемых параметров
                                                        за пределы установленных.
     - ОБМЕН С ДАТЧИКАМИ   -  указывает на целостность линии между модулем
                                                    датчиков и модулем контроля, и целостность
                                                    самих датчиков.

   МАКСИМАЛЬНАЯ ДЛИНА КАБЕЛЯ МЕЖДУ МОДУЛЕМ ДАТЧИКОВ И МОДУЛЕМ  КОНТРОЛЯ МОЖЕТ ДОСТИГАТЬ  30 МЕТРОВ !
  При кабеле свыше  30 метров данные с датчиков температур могут показывать данные с погрешностью в  + - 2.0 ºС

     Программирование модуля контроля :
     Модуль имеет 2 режима работы:
 1.Режим ОБЗОР  - позволяет только визуально контролировать измеряемые параметры
                                 датчиков – для персонала.
 2.Режим АДМИНИСТРАТОР – позволяет визуально контролировать измеряемые параметры
                                                    датчиков и программировать эти параметры. (Вход через пароль).
     Управление:
1.Кнопкой ВПРАВО\ВЛЕВО производиться выбор измеряемого канала.
2.Кнопкой ВВЕРХ\ВНИЗ производиться выбор программируемого параметра.
3.Кнопками  МИНУС\ПЛЮС  производиться непосредственное выставление значения.
4.Кнопкой ИНТЕР производиться запись запрограммированных значений в энергонезависимую
   память. Данные сохраняются и при выключении питания.

При возникновении режима АВАРИЯ  срабатывает реле с контактами НЗ и НР и коммутацией 0.1 А 60В  -
для управления сигнальными цепями и  силовой контакт 2А 250В – для коммутации силовой цепи.
Режим АВАРИЯ сбрасывается автоматически через 60 секунд или же от кнопки СБРОС которую можно
подключать дистанционно.

     Подключение.
Подключение модуля контроля на 110В или 220В –  согласно клеммникам.
Подключения модуля датчиков и модуля контроля кабелем - согласно подписанных клеммников.
